Technisches Datenblatt
|
Sumitube™ NH
Single Wall Polyolefin, 2:1
Betriebstemperatur: -40 bis 105°C Oberfläche: Matt
Beschriftung: Keine | |
|
|
Dimensionen
| HANDELSGRÖSSE | VOR SCHRUMPFUNG | NACH SCHRUMPFUNG | LIEFEREINHEITEN * | ||
| [inch] |
Innendurchmesser (EID) min. [mm] |
Innendurchmesser (RID) max. [mm] |
Wandstärke (RWT) min.-max. [mm] |
Menge pro Einheit [m] |
Menge pro Box [m] |
| 1/16 | 1,60 | 0,80 | Min. 0,60 | 300 | 900 |
| 3/32 | 2,40 | 1,20 | Min. 0,60 | 150 | 900 |
| 1/8 | 3,20 | 1,60 | Min. 0,60 | 150 | 600 |
| 3/16 | 4,80 | 2,40 | 0,70-1,00 | 60 | 300 |
| 1/4 | 6,4 | 3,20 | 0,75-1,05 | 60 | 300 |
| 3/8 | 9,5 | 4,75 | 0,85-1,15 | 30 | 150 |
| 1/2 | 12,7 | 6,4 | 1,02-1,38 | 30 | 150 |
| 3/4 | 19,1 | 9,5 | 1,15-1,65 | 30 | 90 |
| 1 | 25,4 | 12,7 | 1,50-2,10 | 30 | 90 |
| 1-1/2 | 38,1 | 19,1 | 1,50-2,10 | 30 | 90 |
| 2 | 50,8 | 25,4 | Min. 2,00 | 30 | 60 |
| * Sonderfarben, größere Durchmesser und Schnittlängen von 1200mm sind auf Anfrage erhältlich. | |||||

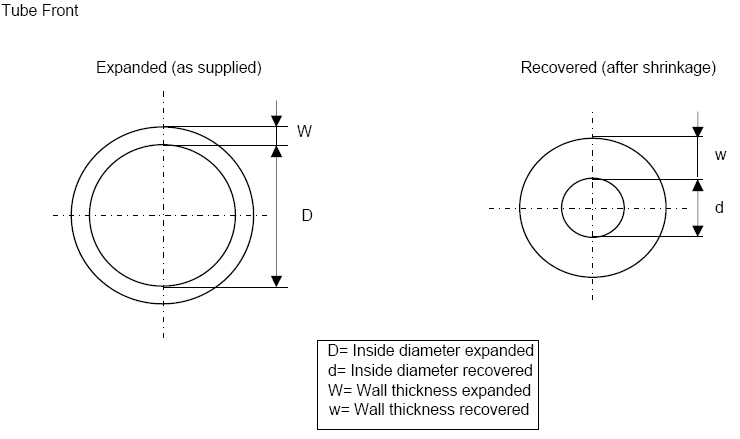

Farben & Technische Zeichnung
| STANDARD FARBEN | SONDERFARBEN | TECHNISCHE ZEICHNUNG | ||||
|
|
 |
Technische Eigenschaften
| PHYSIKALISCHE EIGENSCHAFTEN | |||
| EIGENSCHAFT | TESTMETHODE | ANFORDERUNG | TYPISCHER WERT * |
| Längenänderung | IEC60684-2 | 5 bis -10% | Bestanden |
| Zugfestigkeit | IEC60684-2 | Min. 7,0 MPa | 9,0 MPa |
| Reißdehnung | IEC60684-2 | Min. 200% | 506% |
| Sekantenmodul | IEC60684-2 | 40 bis 130 MPa | Bestanden |
| THERMISCHE EIGENSCHAFTEN | |||
| EIGENSCHAFT | TESTMETHODE | ANFORDERUNG | TYPISCHER WERT * |
| Betriebstemperatur | Life-Curve | -40 bis 105°C | -40 bis 105°C |
| Min. Schrumpftemperatur | Shrink curve | Vollständige Schrumpfung | 120°C |
| Schrumpfung beginnt bei | Shrink curve | 65°C | |
| Hitze Schock (150°C x 4h) | IEC60684-2 | Zugfestigkeit min. 6,0 MPa | Bestanden |
| Reißdehnung min. 100% | Bestanden | ||
| Thermische Alterung (135°C x 168h) | IEC60684-2 | Zugfestigkeit min. 5,0 MPa | Bestanden |
| IEC60684-2 | Reißdehnung min. 150% | Bestanden | |
| Biegsamkeit b. Kälte (-30°C x 4h) | IEC60684-2 | Keine Risse | Bestanden |
| Korrosion des Kupferspiegels (150°C x 16h) | IEC60684-2 | Max. 8% Korrosion | Keine Korrosion |
| CHEMISCHE EIGENSCHAFTEN | |||
| EIGENSCHAFT | TESTMETHODE | ANFORDERUNG | TYPISCHER WERT * |
| Halogenanteil | NFX-70-100 BS 6853 | Null | Null |
| Entflammbarkeit | Japanese Railway | Flammwidrig | Bestanden |
| Wasseraufnahme (24h, 23°C) | IEC60684-2 | Max. 1,0% | Bestanden |
| Sauerstoff Index (LOI) | BS6853 | Min. 34% | 38% |
| Entzündungtemperatur (FT) | BS6853 | Min. 300°C | Bestanden |
| Rauchdichte | BS6853 | Max. 0,017 m²/g | Bestanden |
| Emission giftiger Rauchgase | BS6853 | Max. 1,0 | Bestanden |
| Flammtemperaturindex | LUL E1042:A6 | Min. 350°C | Bestanden |
| Rauchdichte | LUL E1042:A6 | Max. 0,005 m²/g | Bestanden |
| Emission giftiger Rauchgase | LUL E1042:A6 | Max. 0,015 | Bestanden |
| Flammausbreitungsindex | NFPA130 (ASTM E162) | Max. 35 | Bestanden |
| Rauchdichte | NFPA130 (ASTM E662) | Ds(1.5min) max. 100 Ds(4min) max. 200 |
Bestanden |
| Toxische Gase | BSS7239 | CO: max. 2500ppm, HF: max. 150ppm, HCl: max. 300ppm, NO2: max. 100ppm, SO2: max. 100ppm, HCN: max. 100ppm | Bestanden |
| Sauerstoff-Index | EN45545-2 | Min. 32% (R22/HL3) | Bestanden |
| Rauchdichte | EN45545-2 | Max. 150 (R22/HL3) | Bestanden |
| Emission giftiger Rauchgase | EN45545-2 | Max. 0,75 (R22/HL3) | Bestanden |
| ELEKTRISCHE EIGENSCHAFTEN | |||
| EIGENSCHAFT | TESTMETHODE | ANFORDERUNG | TYPISCHER WERT * |
| Nennspannung | 600V | Bestanden | |
| Durchschlagfestigkeit | IEC60684-2 | Min. 15 kV/mm | Bestanden |
| Spez. Durchgangswiderstand | IEC60684-2 | Min. 1010 Ω·cm | Pass |
| ANDERE EIGENSCHAFTEN | |||
| EIGENSCHAFT | TESTMETHODE | ANFORDERUNG | TYPISCHER WERT * |
| Beständigkeit gg. Flüssigkeiten (23°C x 24h) | IEC 60684-3-216 (ISO181 liquid B) | Min. 4 MPa (Zugfestigkeit) | 6 MPa |
| Min. 100% (Dehnung) | 502% | ||
| Schimmelbeständigkeit | ISO 846 | Zugf. 7 MPa / Dehn. 200% | Bestanden |
| * Nur zu Referenzzwecken | |||
** Anforderung: IEC60684-3-216
